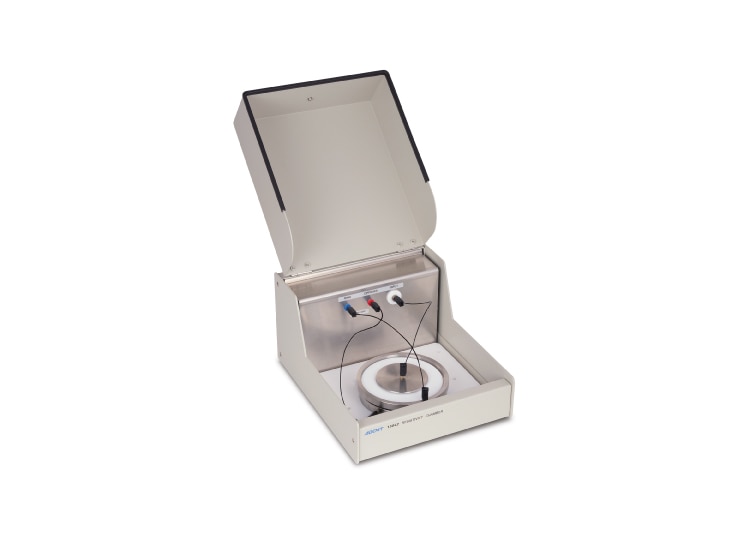

レジスティビティ・チェンバ
15042
本体価格　¥97,500（税込 ¥107,250）

シートやフィルムなど

15042 レジスティビティ・チェンバは、超高抵抗計、エレクトロメータ、微少電流計等の測定器と組み合わせて、ゴム、高分子フィルム、布等のシート状絶縁抵抗材料の体積抵抗(率)、表面抵抗(率)を測定する為のシールド箱です。

アクセサリを組み合わせることによりシート状絶縁材料だけでなく電気部品等の絶縁抵抗を測定すことも可能です。
また安全を考慮したLIDシグナル端子を装備しています。

電極はJIS-K6911、JIS-K6723、およびASTM D257の規格に対応した4種類（別売り）をご用意しております。

対応規格と電極

電極は全て別売りとなっています。対応する規格により必要な電極を購入してください。

規格	電極	型名	価格
JIS-K6911	主電極 Φ50 mm リング電極内径Φ70 mm、外径 Φ80 mm	CC050012	¥50,500（税込 ¥55,550）
JIS-K6911	対向電極 Φ100 mm	CC050010	¥30,000（税込 ¥33,000）
JIS-K6723	主電極 Φ70 mm リング電極内径Φ90 mm、外径 Φ100 mm	CC050013	¥70,000（税込 ¥77,000）
JIS-K6723	対向電極 Φ125 mm	CC050011	¥42,000（税込 ¥46,200）
ASTM D257（小）	主電極 Φ25 mm リング電極内径Φ38 mm、外径 Φ50 mm	CC050014	¥37,500（税込 ¥41,250）
ASTM D257（小）	対向電極 Φ100 mm	CC050010	¥30,000（税込 ¥33,000）
ASTM D257（大）	主電極 Φ76 mm リング電極内径Φ88 mm、外径 Φ100 mm	CC050015	¥72,000（税込 ¥79,200）
ASTM D257（大）	対向電極 Φ125 mm	CC050011	¥42,000（税込 ¥46,200）
電気・電子部品測定	接続リード（6本セット）	A01217-25	¥16,000（税込 ¥17,600）
電気・電子部品測定	ミニフック（10個セット）	A04701-12	¥21,500（税込 ¥23,650）

一般仕様

使用環境範囲：温度－20 ℃〜＋80 ℃、湿度 80 %RH以下、結露のないこと
保存環境範囲：温度－25 ℃〜＋80℃、湿度 80 %RH以下、結露のないこと
絶縁抵抗（温度0〜 40 ℃、湿度RH70 %以下、DC 1000 V印加時）：
　　　　　 INPUT−RING、OPPOSED間　1×10¹⁴Ω以上
　　　　　 GND−RING、OPPOSED間　1×10¹⁰Ω以上
　　　　　 RING−OPPOSED間　1×10¹⁰Ω以上
　　　　　　　 INPUT－GND間　1×10¹⁴Ω以上
耐圧： INPUT、RING、OPPOSED間　DC1000 V（1分間）
　　　　　　　 INPUT、RING、OPPOSED－GND間　DC1000 V（1分間）
接続端子：　　 INPUT端子　トライアキシャル・コネクタ
　　　　　　　 OPPOSED端子　セーフティ・ソケット（赤）
GND端子　セーフティ・ソケット（黒）
RING端子　セーフティ・ソケット（青）
LID SIGNAL　BNCコネクタ
安全機能：　　LIDシグナル（蓋の開時にオープンとなる接点信号）
外形寸法：　　約192（幅）×120（高）×230（奥行）mm（突起部を含まず）
質量：　　　　本体　2.5 kg以下（絶縁板を含む）
　　　　　　　CC050010　650 g以下
　　　　　　　CC050011　1000 g以下
　　　　　　　CC050012　440 g以下
　　　　　　　CC050013　690 g以下
　　　　　　　CC050014　210 g以下
　　　　　　　CC050015　740 g以下
絶縁板：　　　材質：テフロン、寸法：180 × 160 mm

エレクトロメータとの接続図

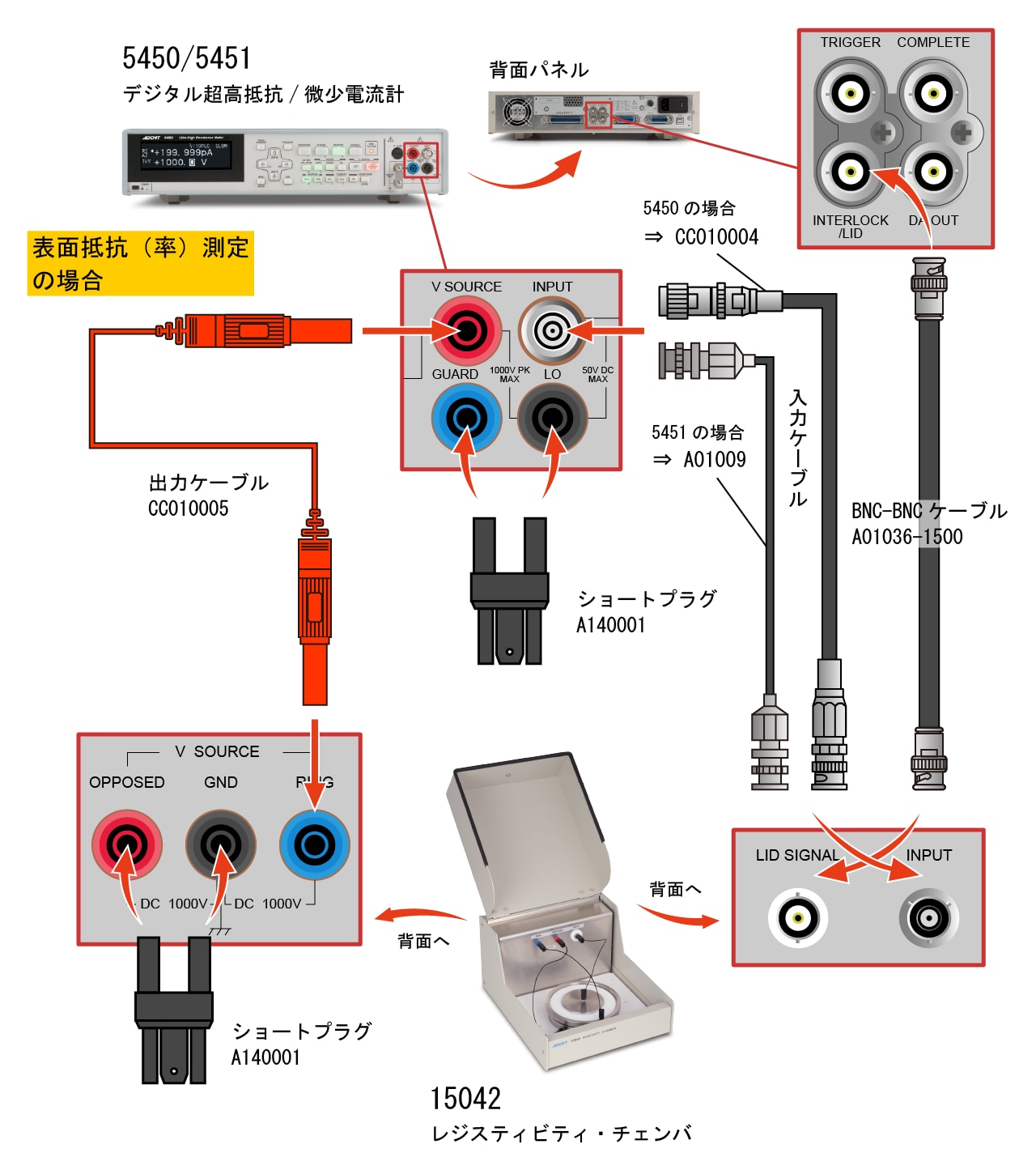

表面抵抗（率）測定の場合

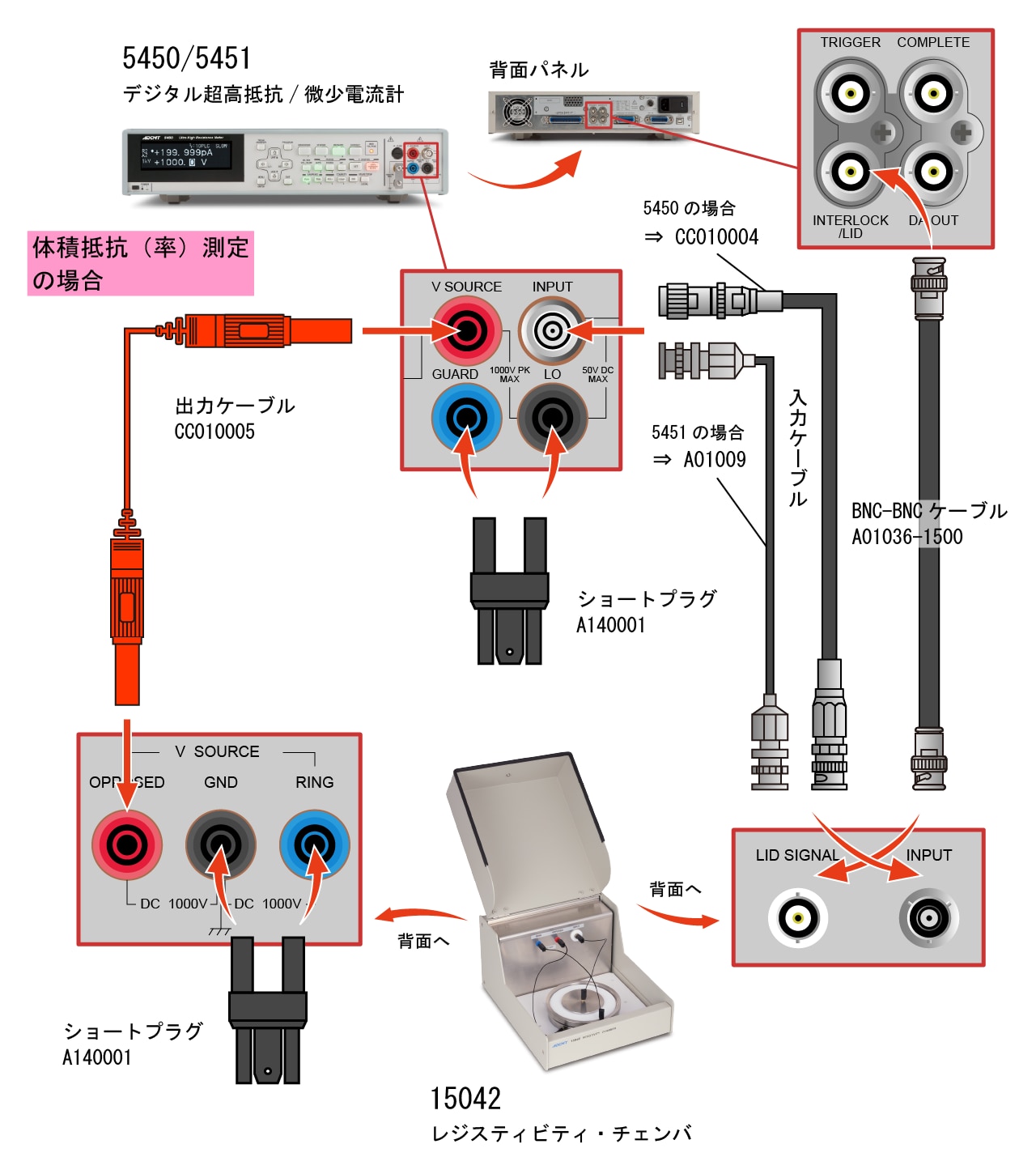

体積抵抗（率）測定の場合

エレクトロメータとの接続ケーブル

エレクトロメータとの接続には下記ケーブルの別途購入が必要です。 ※はエレクトロメータの標準付属品

端子	8252	5350	5450	5451
入力	A01009	A01009	CC010004	A01009
電圧印可	A01044※	－	CC010005※	CC010005※
インターロック	A01036-1500	－	A01036-1500	A01036-1500

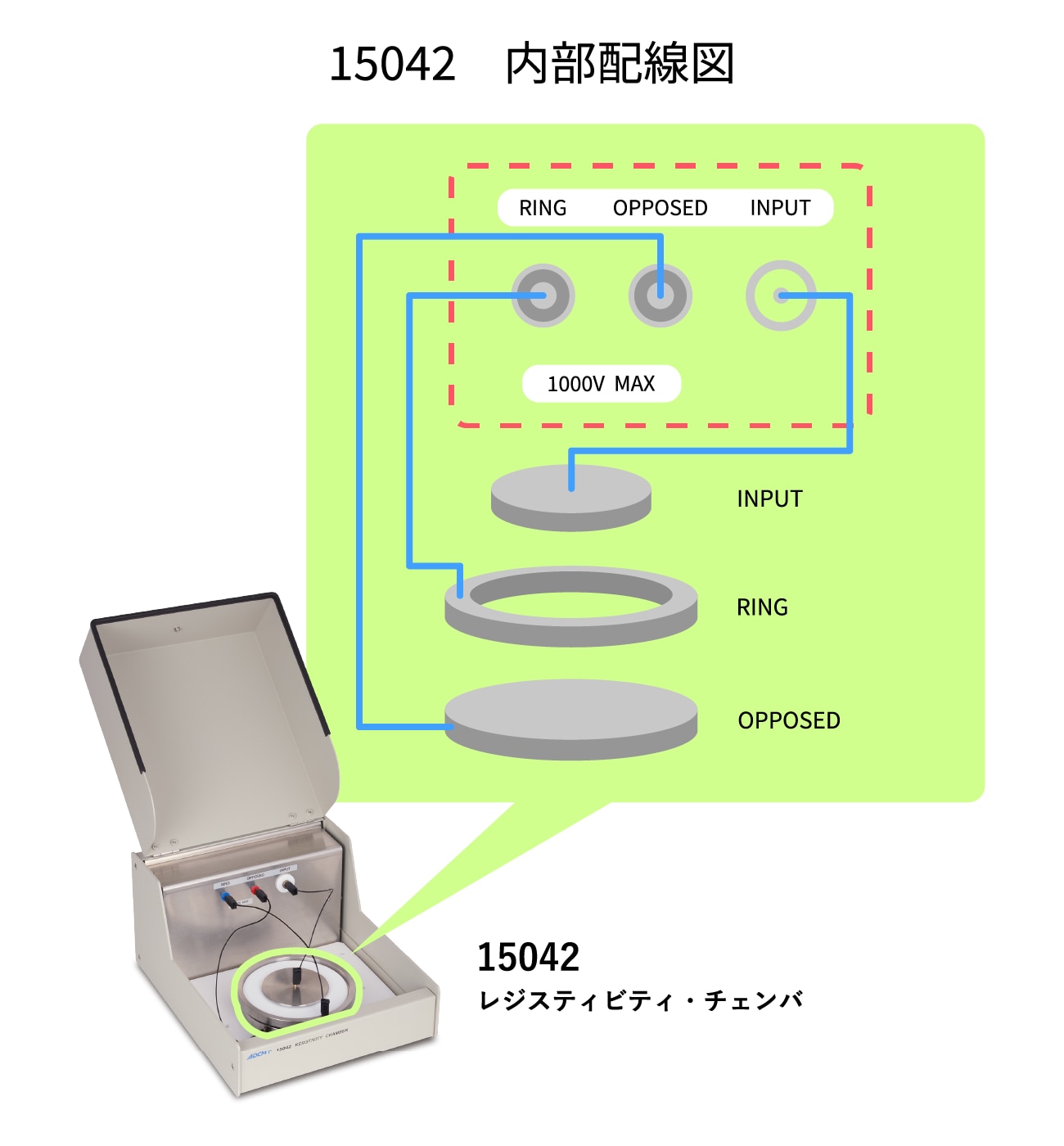

電極（別売り）を使用した場合の内部配線図

付属品

絶縁版
A140001 ショート・プラグ
A01215-15 接続リード（Φ2-Φ2）

アクセサリ（別売り）

CC050010 Φ100 対向電極（CC050012、CC050014用）
CC050011 Φ125 対向電極（CC050013、CC050015用）
CC050012 Φ50 主電極、リング電極
CC050013 Φ70 主電極、リング電極
CC050014 Φ25 主電極、リング電極
CC050015 Φ76 主電極、リング電極
A140001 ショート・プラグ
A01009 入力ケーブル（TRIAX-TRIAX）
CC010004 入力ケーブル（S.TRIAX-高耐圧TRIAX、5450との接続用）
CC010005 出力ケーブル（セーフティ- セーフティ赤）
A01036-1500 入力ケーブル（BNC-BNC 1.5 m）
A01215-15 接続リード6本セット（Φ2-Φ2）
A01217-25 接続リード6本セット（Φ2-ミニソケット）※
A04701-12 ミニフック 10個セット※
CC012005-25 接続リードみの虫タイプ3本セット（0.25 m）

　※A01217-25とA04701-12を組み合わせて電子部品等の測定を行う場合に使用します。
